MCS est une technique pour améliorer les performances des circuits d'amplification analogiques. Le principe sous-jacent est similaire aux systèmes MMB et MDS d'Accuphase. Plutôt que de simplement connecter plusieurs circuits en parallèle pour former un seul circuit, les performances sont considérablement améliorées en entraînant réellement les multiples circuits en parallèle. Comment fonctionne MCS La figure 1 montre la configuration du circuit du modèle CX-260 , où le principe MCS a été introduit pour la première fois. Développé à l'origine comme un préamplificateur à six canaux pour les applications de son surround, le CX-260 dispose également d'un mode à deux canaux. Plutôt que de laisser les quatre canaux restants inactifs, ils sont également utilisés dans ce mode, avec trois circuits pour chaque canal fonctionnant en parallèle.
RETOUR RETOUR
01 47 88 47 02

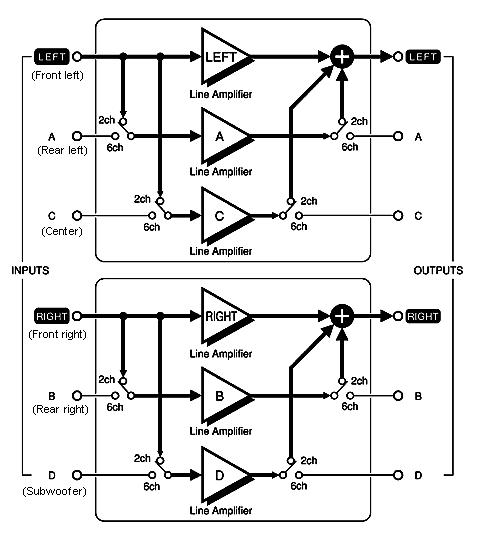

Fig.1 Principe de fonctionnement du MCS
Les aspects de performance tels que le THD et le rapport S/N peuvent être considérés comme étant uniques à chaque circuit, avec des caractéristiques qui ne présentent pas de relation de phase fixe entre eux. Comme dans MDS , l'amélioration des performances attendue lors de la combinaison de la sortie de chaque circuit est la racine carrée du nombre de circuits (<root> n). Le point crucial ici est que les circuits dans leur ensemble et pas simplement les composants actifs (tels que les transistors ou les transistors à effet de champ) sont connectés en parallèle.

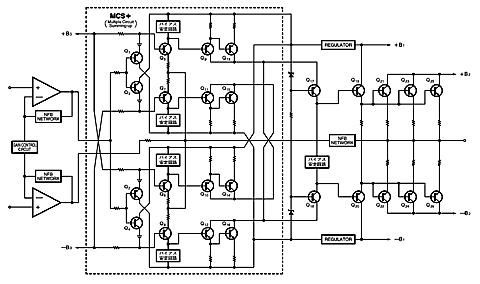

Fig.2 Schéma du P-3000
La figure 2 montre le schéma de circuit du modèle P-3000 . La zone délimitée par les lignes discontinues est la section MCS où deux circuits fonctionnent en parallèle. Le principe est totalement différent de celui des composants du circuit d'attaque en parallèle, qui est utilisé dans l'étage de sortie où les transistors de puissance sont disposés en configuration parallèle. Cette approche, qui est principalement utilisée dans les amplificateurs de puissance, a pour effet de réduire l'impédance de sortie et de fournir une capacité de puissance supérieure. Le principe MCS d'Accuphase offre une amélioration notable du rapport S/B et du THD et est largement utilisé dans nos préamplificateurs, amplificateurs de puissance et autres composants.
